УТВЕРЖДЕНО

Указанием Министерства

тяжелого машиностроения СССР

от 19.06.90

№ ВА-002-1-6283

ЛИСТ УТВЕРЖДЕНИЯ

ЗАГЛУШКИ ФЛАНЦЕВЫЕ СТАЛЬНЫЕ

Конструкция, размеры и технические требования

АТК 24.200.02.90

Первый заместитель начальника

научно-технического отдела

Минтяжмаша СССР В.А. Мажукин

Начальник сектора

Минтяжмаша СССР А.А. Полтарецкий

Главный инженер ЦКБН Ю.А. Кашицкий

Зав. отделом стандартизации А.Ю. Пролесковский

Вед. конструктор М.И. Байбакова

АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ

ЗАГЛУШКИ ФЛАНЦЕВЫЕ СТАЛЬНЫЕ

Конструкция, размеры и технические требования

АТК 24.200.02.90

Дата введения 01.01.91

Несоблюдение альбома преследуется по закону

Настоящий альбом типовых конструкций распространяется на заглушки фланцевые стальные на условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см²), температуру от минус 70 до 600 °С, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Альбом типовых конструкций устанавливает пять исполнений заглушек:

исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см²);

исполнение 2 - заглушки с выступом на условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см²);

исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см²), кроме размеров уплотнительных поверхностей под фторопластовые прокладки, которые должны соответствовать указанным в табл. 17;

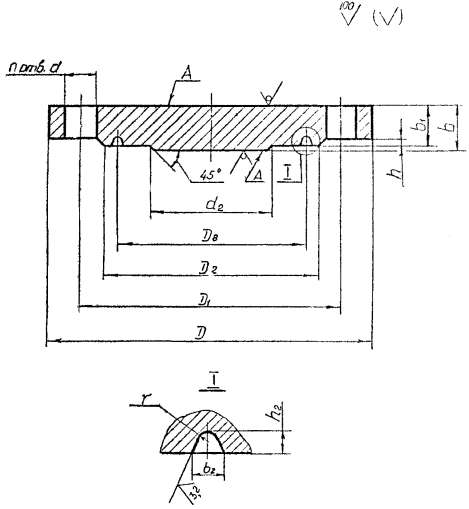

исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см²);

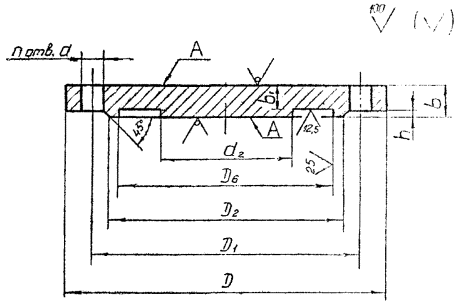

исполнение 5 - заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см²).

1.2. Заглушки на условное давление 1,0 МПа (10 кгс/см²); 1,6 МПа (16 кгс/см²); 2,5 МПа (25 кгс/см²) с условными проходами от 10 до 50 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см²).

Заглушки на условное давление 1,0 МПа (10 кгс/см²) с условными проходами от 65 до 150 мм включительно принимать на условное давление 1,6 МПа (16 кгс/см²).

Заглушки на условное давление 2,5 МПа (25 кгс/см²) с условными проходами от 65 до 150 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см²).

Заглушки на условное давление 6,3 МПа (63 кгс/см²); 10,0 МПа (100 кгс/см²) с условными проходами от 15 до 40 мм включительно принимать на условное давление 16,0 МПа (160 кгс/см²) (относится только к исполнению 4).

1.3. Конструкция и размеры заглушек исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1-5.

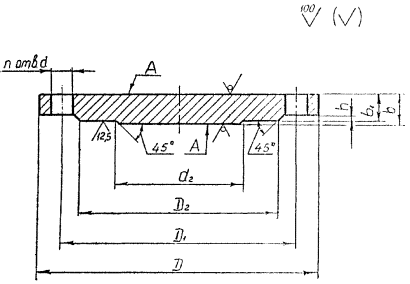

Исполнение 1

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа £ 100 мкм.

Черт. 1

Таблица 1

Ру 0,6 МПа (6 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	75	50	35	12	10	2	6	11	4	М10	0,3
15	80	55	40				10				0,4
20	90	65	50				16				0,5
25	100	75	60				22				0,6
32	120	90	70	14	12		28	14		М12	1,0
40	130	100	80			3	36				1,1
50	140	110	90				46				1,3
65	160	130	110				60				1,7
80	185	150	128				76	18		М16	2,3
100	205	170	148				94				2,8
125	235	200	178	16	14		118		8		4,4
150	260	225	202				142				5,5
200	315	280	258				196				8,3
250	370	335	312	16	14	3	244	18	12	М16	11,6
300	435	395	365	18	15	4	294	22		М20	17,4
350	485	445	415	18	15		344				22,1
400	535	495	465	20	17		390		16		30,6
450	590	550	520	22	19		440				41,8
500	640	600	570	22	19		490				49,7
600	755	705	670	24	20	5	590	26	20	М24	74,0
800	975	920	880	30	26		780	30	24	М27	159,3
1000	1175	1120	1080	36	32		980	30	28	М27	285,5
1200	1400	1340	1295	40	36		1180	33	32	М30	454,2

Таблица 2

Ру 1,0 МПа (10 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	268	16	14	3	196	22	8	М20	9,2
250	390	350	320	18	16	3	244		12		14,4
300	440	400	370	20	17	4	294		12		20,1
350	500	460	430	22	19		344		16		29,3
400	565	515	482	24	21		390	26	16	М24	41,0
450	615	565	532	24	21		440		20		48,9
500	670	620	585	26	23		490				64,0
600	780	725	685	30	26	5	590	30		М27	99,6
800	1010	950	905	40	36		780	33	24	М30	230,4
1000	1220	1160	1110	45	41		980	33	28	М30	385,5
1200	1455	1380	1330	55	51		1180	39	32	М36	675,7

* Заглушки Ду 10-50 мм принимать по табл. 5 на Ру 4,0 МПа, Ду 65-150 мм принимать по табл. 3 на Ру 1,6 МПа.

Таблица 3

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	122	16	14	3	60	18	4	М16	2,5
80	195	160	133				76		4		3,0
100	215	180	158				94		8		3,6
125	245	210	184				118				4,8
150	280	240	212	18	16		142	22		М20	7,1
200	335	295	268	18	16		196	22	12	М20	10,4
250	405	355	320	22	20		244	26		М24	19,0
300	460	410	370	24	21	4	294				26,4
350	520	470	430	26	23		344		16		37,3
400	580	525	482	30	27		390	30	16	М27	54,3
450	640	585	532	30	27		440	30	20	М27	66,2
500	710	650	585	36	33		490	33	20	М30	99,2
600	840	770	685	40	36	5	590	39	20	М36	152,2
800	1020	950	905	50	46		780	39	24	М36	294,2
1000	1255	1170	1110	60	56		980	45	28	М42	539,3
1200	1485	1390	1330	70	66		1180	52	2	М48	885,9

* Заглушки Ду 10-50 мм принимать по табл. 5 на Ру 4,0 МПа.

Таблица 4

Ру 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	278	24	22	3	196	26	12	М24	16,2
250	425	370	335	30	27	3	244	30	12	М27	29,1
300	485	430	390	30	27	4	294	30	16	М27	36,8
350	550	490	450	36	33		344	33		М30	58,3
400	610	550	505	40	37		390				81,4
450	660	600	555	40	37		440		20		95,5
500	730	660	615	45	42		490	39		М36	131,6
600	840	770	720	50	46	5	590	39		М36	195,4
800	1075	990	930	60	56	5	780	45	24	М42	389,9

* Заглушки Ду 10-150 мм принимать по табл. 5 на Ру 4,0 МПа.

Таблица 5

Ру 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	42	14	12	2	6	14	4	М12	0,5
15	95	65	47	14	12		10				0,6
20	105	75	58	16	14		16				0,8
25	115	85	68	16	14		22				1,0
32	135	100	78	18	16		28	18		М16	1,6
40	145	110	88			3	36				1,8
50	160	125	102				46				2,2
66	180	145	122	20	18		60		8		3,1
80	195	160	133	20	18		76				3,7
100	230	190	158	22	20		94	22		М20	5,8
125	270	220	184	24	22		118	26		М24	8,8
150	300	250	212	26	24		142	26		М24	12,1
200	375	320	285	30	28		196	30	12	М27	22,1
250	445	385	345	36	34		244	33	12	М30	38,4
300	510	450	410	40	37	4	294		16		55,2
350	570	510	465	45	42		344				79,7
400	655	585	535	50	47		390	39		М36	117,3
450	680	610	560	50	47		440	39	20	М36	125,9
500	755	670	615	55	52		490	45	20	М42	170,6

Примечание к табл. 1-5. Масса подсчитана при плотности материала - 7850 кг/м³.

Пример условного обозначения круглой заглушки исполнения 1 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см²) из стали 16ГС категории 6:

Заглушка 1 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90

То же, квадратной:

Заглушка квадратная 1 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90.

1.4. Конструкция и размеры заглушек исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 6-10.

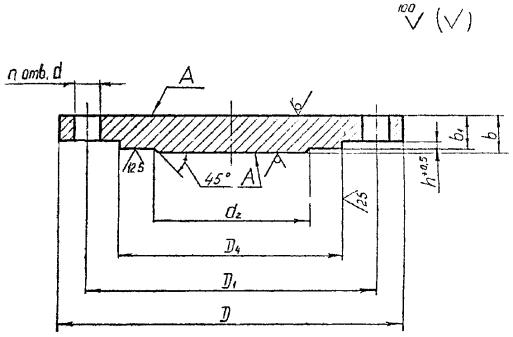

Исполнение 2

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа £ 100 мкм.

Черт. 2

Таблица 6

Ру 1,0 МПа (10 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	259	16	14	4	196	22	8	20	8,8
250	390	350	312	18	16	4	244		12		14,0
300	440	400	363	20	17	5	294		12		19,4
350	500	460	421	22	19		344		16		28,4
400	565	515	473	24	21		390	26	16	24	39,6
450	615	565	523	24	21		440		20		47,7
500	670	620	575	26	23		490				64,1
600	780	725	677	30	25	6	590	30		27	96,0
800	1010	950	877	40	35	6	780	33	24	30	223,7

* Заглушки Ду 10-50 мм принимать по табл. 9 на Ру 4,0 МПа, Ду 65-150 мм по табл. 7 на Ру 1,6 МПа

Таблица 7

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	109	16	14	4	60	18	4	M16	2,3
80	195	160	120				76		4		2,7
100	215	180	149				94		8		3,4
125	245	210	175				118				4,5
150	280	240	203	18	16		142	22		M20	6,8
200	335	295	259	18	16		196	22	12	M20	10,0
250	405	355	312	22	20		244	26		М24	18,6
300	460	410	363	24	21	5	294				25,8
350	520	470	421	26	23		344		16		36,5
400	580	525	473	30	27		390	30	16	М27	53,4
450	640	585	523	30	27		440	30	20	М27	65,1
500	710	650	575	36	33		490	33		М30	97,9
600	840	770	677	40	35	6	590	39		М36	148,3
800	1020	950	877	50	45	6	780	39	24	М36	288,4

Таблица 8

Ру 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	259	24	22	4	196	26	12	М24	15,7
250	425	370	312	30	28	4	244	30	12	М27	28,3
300	485	430	363	30	27	5	294	30	16	М27	35,6
350	550	490	421	36	33		344	33		М30	56,9
400	610	550	473	40	37		390				79,7
450	660	600	523	40	37		440		20		93,6
500	730	660	575	45	42		490	39		М36	129,3
600	840	770	677	50	45	6	590	39		М36	189,9
800	1075	990	877	60	55	6	780	45	24	М42	381,4

Примечание к табл. 7, 8:

* Заглушки Ду 10-50 мм принимать по табл. 9 на Ру 4,0 МПа.

** Заглушки Ду 65-150 мм принимать по табл. 9 на Ру 4,0 МПа.

Таблица 9

Ру 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	34	14	12	4	6	14	4	М12	0,4
15	95	65	39	14	12		10				0,5
20	105	75	50	16	14		16				0,7
25	115	85	57	16	14		22				0,8
32	135	100	65	18	16		28	18		М16	1,4
40	145	110	75		17		36				1,8
50	160	125	87		17		46				2,2
65	180	145	108	20	18		60		8		3,0
80	195	160	120	20	18		76				3,5
100	230	190	149	22	20		94	22		М20	5,5
125	270	220	175	24	22		118	26		М24	8,5
	300	250	203	26	24		142	26		М24	11,7
	375	320	259	30	28		196	30	12	М27	21,4
250	445	385	312	36	34		244	33	12	М30	37,4
300	510	450	363	40	37	5	294		16		53,6
350	570	510	421	45	42		344				77,8
400	655	585	473	50	47		390	39		М36	114,5
450	680	610	523	50	47		440	39	20	М36	123,9
500	755	670	575	55	50		490	45	20	М42	164,4

Таблица 10

Ру 6,3 МПа (63 кгс/см²)

Размеры в мм

D_y	D	D₁	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	100	70	34	18	16	4	6	14	4	М12	0,7
15	105	75	39	18	16		10	14		М12	0,8
20	125	90	50	20	18		16	18		М16	1,3
25	135	100	57	22	20		22	18		М16	1,8
32	150	110	65	22	20		28	22		М20	2,2
40	165	125	75	24	22		36				3,0
50	175	135	87	24	22		46				3,4
65	200	160	109	28	26		60		8		5,3
80	210	170	120				76				5,9
100	250	200	149				94	26		М24	8,4
125	295	240	175	32	30		118	30		М27	13,8
150	340	280	203	36	34		142	33		М30	21,1
200	405	345	259	40	38		196	33	12	М30	33,8
250	470	400	312	45	43		244	39	12	М36	51,9
300	530	460	363	50	47	5	294		16		72,1
350	595	525	421	55	52		344				103,2
400	670	585	473	60	57		390	45		М42	143,2
500	800	705	575	70	65		490	52	20	М48	234,2
600	925	820	677	80	75	6	590	56	20	М52	364,9

Примечание к табл. 6-10: Масса подсчитана при плотности материала - 7850 кг/м³.

Пример условного обозначения круглой заглушки исполнения 2 с условным проходом 80 мм на условное давление 1,6 МПа (16 кгс/см²) из стали 16ГС категории 6:

Заглушка 2 - 80 - 1,6 - 16ГС - 6 АТК 24.200.02-90

То же, квадратной:

Заглушка квадратная 2 - 80 - 1,6 - 16ГС - 6 АТК 24.200.02-90

1.5. Конструкция и размеры заглушек исполнения 3 должны соответствовать указанным на черт. 3 и в табл. 11-16.

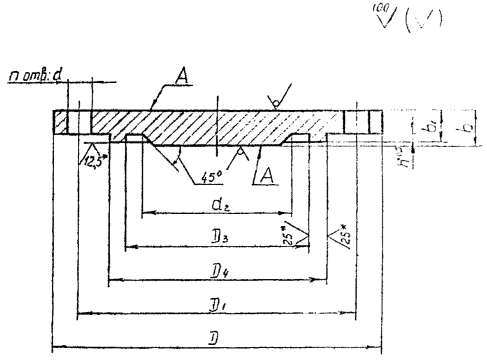

Исполнение 3

1. Шероховатость поверхностей А для заглушек из поковок R_а £ 100 мкм.

2. * для фторопластовых прокладок -

Черт. 3

Таблица 11

Ру 0,6 МПа (6 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	75	50	19	29	14	13	4	6	11	4	М10	0,3
15	80	55	23	33		13		10				0,4
20	90	65	33	43		12		16				0,4
25	100	75	41	51				22				0,5
32	120	90	49	59				28	14		M12	0,7
40	130	100	55	69				36				0,9
50	140	110	66	80				46				1,1
65	160	130	86	100				60				1,4
80	185	150	101	115				76	18		M16	1,9
100	205	170	117	137	16	14		94				2,9
125	235	200	146	166				118		8		3,9
150	260	225	171	191				142				4,9
200	315	280	229	249				196				7,5
250	370	335	283	303				244	18	12		10,6
300	435	395	336	356	18	16	5	294	22		М20	16,4
350	485	445	386	406	18	16		344				20,9
400	535	495	436	456	20	17		390		16		28,4
450	590	550	489	509	22	19		440				39,2
500	640	600	541	561	22	19		490				46,8
600	755	705	635	661	24	21	6	590	26	20	М24	71,5
800	975	920	841	867	30	27	6	780	30	24	М27	154,9

Таблица 12

Ру 1,0 МПа (10 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	239	259	16	14	4	196	22	8	М20	8,3
250	390	350	292	312	18	16	4	244		12		13,3
300	440	400	343	363	20	17	5	294		12		18,4
350	500	460	395	421	22	19		344		16		27,2
400	565	515	447	473	24	21		390	26	16	M24	38,1
450	615	565	497	523	24	21		440		20		46,0
500	670	620	549	575	26	23		490				62,2
600	780	725	651	677	30	25	6	590	30		M27	93,2
800	1010	950	851	877	40	35	6	780	33	24	M30	219,4

* Заглушки Ду 10-50 мм принимать по табл. 15 на Ру 4,0 МПа, Ду 65-150 мм по табл. 13 на Ру 1,6 МПа.

Таблица 13

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	95	109	16	14	4	60	18	4	М16	2,2
80	195	160	106	120				76		4		2,6
100	215	180	129	149				94		8		3,2
125	245	210	155	175		15		118				4,5
150	280	240	183	203	18	16		142	22		М20	6,4
200	335	295	239	259	20	18		196	22	12	М20	10,8
250	405	355	292	312	22	20		244	26		М24	17,8
300	460	410	343	363	24	21	5	294				24,6
350	520	470	395	421	26	23		344		16		35,1
400	580	525	447	473	30	27		390	30	16	М27	51,6
450	640	585	497	523	30	27		440	30	20	М27	63,1
500	710	650	549	575	36	33		490	33		М30	95,6
600	840	770	651	677	40	35	6	590	39		М36	144,8
800	1020	950	851	877	50	45	6	780	39	24	М36	283,1

Таблица 14

Ру 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y**	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	239	259	24	22	4	196	26	12	М24	15,1
250	425	370	292	312	30	28	4	244	30	12	М27	27,5
300	485	430	343	363	30	27	5	294	30	16	М27	34,5
350	550	490	395	421	36	33		344	33		М30	55,5
400	610	550	447	473	40	37		390				77,9
450	660	600	497	523	40	37		40		20		91,7
500	730	660	549	575	45	42		490	39		М36	127,0
600	840	770	651	677	50	45	6	590	39		М36	190,7
800	1075	990	851	877	60	55	6	780	45	24	М42	382,6

Примечание к табл. 13, 14:

* Заглушки Ду 10-50 мм принимать по табл. 15 на Ру 4,0 МПа.

** Заглушки Ду 65-150 мм принимать по табл. 15 на Ру 4,0 МПа.

Таблица 15

Ру 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	24	34	14	12	4	6	14	4	М12	0,4
15	95	65	29	39	14	12		10				0,5
20	105	75	36	50	16	14		16				0,7
25	115	85	43	57	16	14		22				0,8
32	135	100	51	65	18	16		28	18		М16	1,4
40	145	110	61	75				36				1,6
50	160	125	73	87				46				1,9
65	180	145	95	109	20	18		60		8		2,8
80	195	160	106	120	20	18		76				3,3
100	230	190	129	149	22	20		94	22		М20	5,3
125	270	220	155	175	24	22		118	26		М24	8,2
150	300	250	183	203	26	24		142	26		М24	11,3
200	375	320	239	259	30	28		195	30	12	М27	20,8
250	445	385	292	312	36	34		244	33	12	М30	36,6
300	510	450	343	363	40	37	5	294		16		52,4
350	570	510	395	421	45	42		344				76,4
400	655	585	447	473	50	47		390	39		М36	112,8
450	680	610	497	523	50	47		440	39	20	М36	123,5
500	755	670	549	575	55	50		490	45	20	М42	162,0

Таблица 16

Ру 6,3 МПа (63 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	100	70	24	34	18	16	4	6	14	4	М12	0,7
15	105	75	29	39	18	16		10	14		М12	0,8
20	125	90	36	50	20	18		16	18		М16	1,3
25	135	100	43	57	22	20		22	18		М16	1,8
32	150	110	51	65	22	20		28	22		М20	2,0
40	165	125	61	75	24	22		36				2,9
50	175	135	73	87	24	22		46				3,3
65	200	160	95	109	28	26		60		8		5,1
80	210	170	106	120				76				5,8
100	250	200	123	149				94	26		М24	8,2
125	295	240	155	175	32	30		118	30		М27	13,5
150	340	280	183	203	36	34		142	33		М30	20,7
200	405	345	239	259	40	38		196	33	12	М30	33,3
250	470	400	292	312	45	43		244	39	12	М36	51,2
300	530	460	343	363	50	47	5	294		16		70,9
350	595	525	395	421	55	52		344				101,8
400	670	585	447	473	60	57		390	45		М42	141,5
500	800	705	549	575	70	65		490	52	20	М48	231,9
600	925	820	651	677	80	75	6	590	56	20	М52	361,3

Примечание к табл. 11-16: Масса подсчитана при плотности материала - 7850 кг/м³.

Пример условного обозначения круглой заглушки исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см²) из стали 16ГС категории 6:

Заглушка 3 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90

То же, квадратной:

Заглушка квадратная 3 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90

То же, под фторопластовую прокладку:

Заглушка 3 - 100 - 0,6ф - 16ГС - 6 АТК 24.200.02-90

Таблица 17

Размеры уплотнительных поверхностей под фторопластовые прокладки

Размеры в мм

D_y	D₃		D₄		h
	Ру, МПа (кгс/см²)
	0,6 (6)	³ 1,0 (10)	0,6 (6)	³ 1,0 (10)
10	18	23	30	35	4
15	22	28	34	40
20	32	35	44	51
25	40	42	52	58
32	48	50	60	66
40	54	60	70	76
50	65	72	81	88
65	85	94	101	110
80	100	105	116	121
100	116	128	138	150	6
125	145	154	167	176
150	170	182	192	204
200	228	238	250	260
250	282	291	304	313
300	335	342	357	364
350	385	394	407	422
400	435	446	457	474
450	488	496	510	524
500	540	548	562	576
600	634	650	662	678

1.6. Конструкция и размеры заглушек исполнения 4 должны соответствовать указанным на черт. 4 и в табл. 18-20.

Исполнение 4

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа £ 100 мкм.

Черт. 4

Таблица 18

Ру 6,3 МПа (63 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	b	b₁	h	D₈	b₂	h₂	r	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
50	175	135	102	26	24	3	85	12	8,0	4,0	46	22	4	М20	3,8
65	200	160	132	26	24		110				60		8		4,9
80	210	170	133	30	28		115				76				6,4
100	250	200	170	30	28		145				94	26		М24	9,3
125	295	240	205	32	30		175				118	30		М27	14,0
150	340	280	240	36	34		205				142	33		М30	21,5
200	405	345	285	40	38		265				196	33	12	М30	34,2
250	470	400	345	45	43		320				244	39	12	М36	51,6
300	530	460	410	45	42	4	375				294		16		65,3
350	595	525	465	50	47		420				344				94,3
400	670	585	535	55	52		480				390	45		М42	132,4
450	730	650	590	60	57		520				440	45	20	М42	172,3

* Заглушки Ду 10-40 мм принимать по табл. 20 на Ру 16,0 МПа.

Таблица 19

Ру 10,0 МПа (100 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	D₈	b₂	h₂	r	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
50	195	145	102	30	28	3	85	12	8,0	4,0	46	26	4	M24	5,5
65	220	170	140	36	34		110				60		8		8,5
80	230	180	150				115				76				9,4
100	265	210	175				145				94	30		M27	12,5
125	310	250	210	40	38		175				118	33		М30	19,6
150	350	290	250	45	43		205				142	33	12	М30	28,1
200	430	360	285	50	48		265				196	39		М36	47,8
250	500	430	345	55	53		320				244	39		М36	73,7
300	585	500	410	60	57	4	375				294	45	16	М42	106,4
350	655	560	465	70	67		420	17	11,0	5,8	344	52		М48	156,1
400	715	620	535	75	72		480	17	11,0	5,8	390	52		М48	204,6

* Заглушки Ду 10-40 мм принимать по табл. 20 на Ру 16,0 МПа.

Таблица 20

Ру 16,0 МПа (160 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	D₈	b₂	h₂	r	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
15	105	75	55	26	24	2	35	9	6,5	2,8	10	14	4	М12	1,4
20	125	90	58	28	26		45				16	18		М16	2,2
25	135	100	68	30	28		50				22	18		М16	2,8
32	150	110	78				65				28	22		М20	3,4
40	165	125	88			3	75				36	22		М20	4,0
50	195	145	115	36	34		95	12	8,0	4,0	46	26		М24	6,9
65	220	170	140	40	38		110				60		8		9,6
80	230	180	150				130				76				10,6
100	265	210	175				160				94	30		М27	14,1
125	310	250	210	45	43		190				118	33		М30	22,3
150	350	290	250	55	53		205	14	10,0	4,2	142	33	12	М30	34,7
200	430	360	315	60	58		275	17	11,0	5,8	196	39		М36	58,0
250	500	430	380	70	68		330	17	11,0	5,8	244	39		М36	95,3
300	585	500	410	80	77	4	380	23	14,0	8,5	294	45	16	М42	143,2
350	700	590	520	95	92	4	420				344	52	16	М48	2
400	770	660	595	100	97	5	480				390	52	20	М48	316,9

Примечание к табл. 18-20. Масса подсчитана при плотности материала - 7850 кг/м³.

Пример условного обозначения круглой заглушки исполнения 4 с условным проходом 100 мм на условное давление 6,3 МПа (63 кгс/см²) из стали 16ГС категории 6:

Заглушка 4 - 100 - 6,3 - 16ГС - 6 АТК 24.200.02-90

1.7. Конструкция и размеры заглушек исполнения 5 должны соответствовать указанным на черт. 5 и в табл. 21.

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа £ 100 мкм.

Черт. 5

Таблица 21

Ру 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
50	160	125	102	88	20	17	4	46	18	4	М16	2,6
80	195	160	133	121	22	19		76	18	8	М16	4,3
100	230	190	158	150	22	19		94	22		М20	5,9
150	300	250	212	204	26	23		142	26		М24	12,5
200	375	320	285	260	30	27		196	30	12	М27	22,5
250	445	385	345	313	36	33		244	33	12	М30	38,8
300	510	450	410	364	40	36	5	294	33	16	М30	56,6
500	755	670	615	576	55	51	5	490	45	20	М42	172,8

Примечание. Масса подсчитана при плотности материала - 7850 кг/м³.

Пример условного обозначения заглушки исполнения 5 с условным проходом 80 мм на условное давление 4,0 МПа (40 кгс/см²) из стали 16ГС категории 6:

Заглушка 5 - 80 - 4,0 - 16ГС - 6 АТК 24.200.02-90

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Заглушки должны изготовляться в соответствии с требованиями настоящего альбома типовых конструкций по чертежам, утвержденным в установленном порядке.

2.2. Давления условные и рабочие - по ГОСТ 356.

2.3. Присоединительные размеры заглушек - по ГОСТ 356.

2.4. Требования к материалам, виды их испытаний должны соответствовать ОСТ 26-291.

2.5. Материал заглушек выбирается исходя из условий эксплуатации по ОСТ 26-291 из листового и полосового проката или поковок. Поковки с пределом текучести не менее 215 МПа (2200 кгс/см²) при температуре 20 °С.

2.6. Прибавка на коррозию принята - 2 мм.

2.7. Для квадратных фланцев на Ру £ 4,0 МПа (40 кгс/см²) по ГОСТ 12815 допускается изготовлять квадратные заглушки.

2.8. Неуказанные предельные отклонения номинального размера h:

±1 мм при h = 2 мм;

±2 мм при h > 2 мм.

2.9. Предельные отклонения размеров:

D₃ - H12; d - H15; b₁ - js15;

D₄ - h12; D₈ - +0,15 мм; b₂; h₂ - ±0,4 мм.

Неуказанные предельные отклонения размеров - по рабочим чертежам, утвержденным в установленном порядке.

Предельные отклонения размеров D₃ и D₄ под фторопластовые прокладки:

D₃ - свыше 130 до 500 мм - Н11;

- свыше 500 мм - Н10;

D₄ - до 30 мм - b12;

- свыше 30 до 260 мм - d11;

- свыше 260 мм - f9.

2.10. Предельные отклонения от номинального размера b - по действующим стандартам на листовой или полосовой прокат, для поковок , для штамповок - по II классу ГОСТ 7505.

2.11. Позиционный допуск осей отверстий d в диаметральном выражении не должен быть более, мм:

1,0 - для отверстий диаметром 11 мм;

2,0 - для отверстий диаметром от 14 до 26 мм;

3,0 - для отверстий диаметром от 30 до 45 мм;

4,0 - для отверстий диаметром 52 и 56 мм.

2.12. Заглушки рассчитаны на применение с прокладками эластичными, асбометаллическими спирально-навитыми и овального сечения.

2.13. Поверхности заглушек не должны иметь раковин, трещин, заусенцев и других дефектов, снижающих прочность заглушек и надежность соединений.

2.14. Гидравлические испытания заглушек, как правило, должны производиться совместно с оборудованием в соответствии с требованиями ОСТ 26-291.

2.15. Допускается изготовление заглушек сварными при условии полного провара и 100 % контроля качества сварных швов в соответствии с ОСТ 26-291.

Разделка кромок и способ сварки определяется технической документацией предприятия-изготовителя.

2.16. Срок службы заглушки не менее 10 лет.

2.17. На боковой поверхности заглушки должна быть выполнена маркировка: условное обозначение без наименования изделия, товарный знак предприятия-изготовителя.

Допускается не маркировать товарный знак предприятия-изготовителя, если заглушка не является товарной продукцией.

2.18. Технические требования к крепежным изделиям по ОСТ 26-2043.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием Министерства тяжелого машиностроения 19.06.90 № ВА-002-1-6288.

2. РАЗРАБОТЧИКИ:

Пролесковский А.Ю. (руководитель темы), Байбакова М.И.

3. ЗАРЕГИСТРИРОВАН ВНИИКИ за № ____ от ____________ 1990 г.

4. ВЗАМЕН ОСТ 26-11-07-85.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 356-80	2.2
ГОСТ 7505-74	2.10
ГОСТ 12815-80	2.3, 2.7
ОСТ 26-291-87	2.4, 2.5, 2.14, 2.15
ОСТ 26-2043-77	2.18

СОДЕРЖАНИЕ

1. Конструкция и размеры.. 1

2. Технические требования. 11
