РУКОВОДЯЩИЙ ДОКУМЕНТ Фланцы переходные
аппаратов стальные приварные в стык под прокладку восьмиугольного сечения. РД 24.202.02-90 ВНИИнефтемаш 1990 РУКОВОДЯЩИЙ ДОКУМЕНТ
Дата
введения 01.01.91 Пределы
применения фланцев в зависимости от материала и температуры должны
соответствовать табл. 2 ГОСТ 28759.1-90 ¸ ГОСТ
28759.8-90. Расчет
фланцевых соединений выполнен по РД
26-15-88 при расчетной температуре 100 °С, с учетом прибавки на
коррозию для углеродистых низколегированных сталей с = 2 мм, без учета
внешнего изгибающего момента. 2.
Руководящий документ устанавливает конструкции фланцев следующих исполнений: 1 -
монометаллические (черт. 1, 3); 2 - с
наплавленной коррозионностойкой сталью (черт. 2, 4). 3. Конструкция

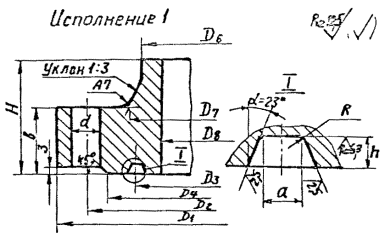

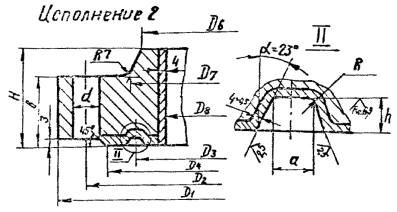

и размеры фланцев должны соответствовать черт. 1, 2 и таблице - на условное
давление 6,3 МПа (63 кгс/см2) и черт. 3, 4 и таблице - на условное

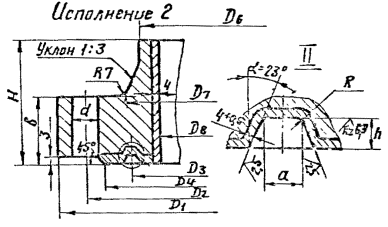

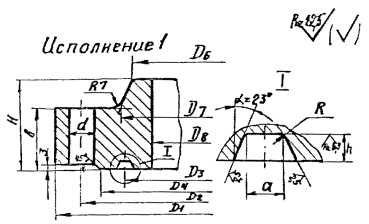

давление 8,0-16,0 МПа (80-160 кгс/см2). Черт. 1 Черт. 2 Для фланцев Ру 6,3 МПа (63 кгс/см2) При наличии требований по МКК толщина
наплавленного слоя 6 мм. Черт. 3 Черт. 4 Для фланцев Ру 8,0¸16,0
МПа (60¸160 кгс/см2) При наличии требований по МКК толщина
наплавленного слоя 6 мм. Таблица Размеры 6 мм
Пример условного обозначения фланца
исполнения 1 диаметром 1200 мм на условное давление 6,3 МПа (63 кгс/см2);
из С9Г2С Фланец
ПБ-1-1200-63 - 09Г2С РД 24.202.02-90 4. Технические требования по ГОСТ 28759.5-90. 5.
Масса фланцев указана в справочном приложении. 6. Прокладки по ГОСТ 26759.7-90 и ГОСТ 28759.8-90. Приложение
|
D8/D |
Теоретическая
масса, кг |
Давление
условное |
|
МПа |
кгс/см2 |
||
300/400 |
95,0 |
6,3 |
63 |
300/400 |
151,0 |
8,0 |
80 |
400/500 |
143,0 |
6,3 |
63 |
224,9 |
8,0 |
80 |
|
500/600 |
245,8 |
6,3 |
63 |
600/700 |
631,4 |
8,0 |
80 |
600/800 |
632,6 |
6,3 |
63 |
834,8 |
8,0 |
80 |
|
1022,5 |
10,0 |
100 |
|
1881,3 |
16,0 |
160 |
|
800/900 |
701,5 |
6,3 |
63 |
800/1000 |
1050,4 |
6,3 |
63 |
1286,6 |
8,0 |
80 |
|
1615,0 |
10,0 |
100 |
|
3080,4 |
16,0 |
160 |
|
1000/1200 |
1575,2 |
6,3 |
63 |
2085,7 |
8,0 |
80 |
|
2546,8 |
10,0 |
100 |
|
5239,1 |
16,0 |
160 |
|
1100/1300 |
1942,2 |
6,3 |
63 |
2334,4 |
8,0 |
80 |
|
2926,4 |
10,0 |
100 |
|
1200/1400 |
2159,2 |
6,3 |
63 |
2869,6 |
8,0 |
80 |
|
3661,7 |
10,0 |
100 |
|
1300/1500 |
2453,6 |
6,3 |
63 |
3268,2 |
8,0 |
80 |
|
4154,0 |
10,0 |
100 |
|
1400/1600 |
2753,7 |
6,3 |
63 |
3600,2 |
8,0 |
80 |
