ГОСТ 24136-80

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ

Конструкция и размеры

ГОСТ 24136-80

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Детали крепления трубопроводов

СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ

Конструкция и размеры

Pipe-line fastening parts.
Four-seat cramps.
Design and dimensions

ГОСТ
24136-80

Взамен
ГОСТ 16690-71

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен

с 01.01.81

Ограничение срока действия отменено, ИУС II-12-94

1 Настоящий стандарт распространяется на четырехместные скобы диаметром D от 4 до 50 мм.

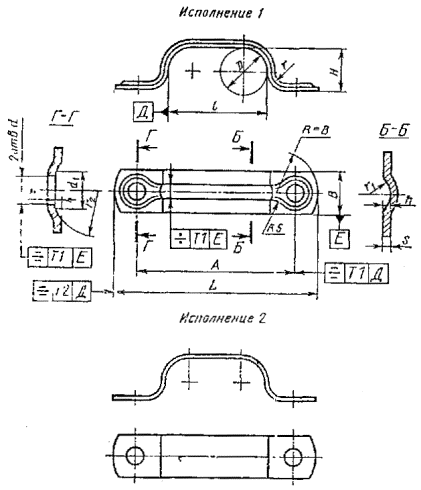

2 Конструкция и размеры четырехместных скоб должны соответствовать указанным на чертеже и в таблице.

Примечания:

1. Все размеры, кроме размеров В и s, обеспечиваются инструментом.

2. Отклонение от центра радиуса R относительно оси поверхностей Е не должно быть более 1 мм.

Размеры, мм

D	A ± 0,5	b ´ s для исполнений		Н	L	d H14	d₁	h	1		r	r₁	r₂	Масса 1000 шт., кг, для исполнений		Применяемость для исполнений
D	A ± 0,5	1	2	Н	L	d H14	d₁	h	Номин.	Пред.откл.	r	r₁	r₂	1	2	1	2
4	34	16 ´ 1,0	16 ´ 2	3	50	5,8	9	1,0	16	0,6	3	2	10	6,2	12,4
5	37			4	53				20					6,7	13,4
6	44			5	60				24					7,5	15,0
8	50			6	66				32					8,5	17,0
10	58			8	74				40					10,1	20,2
12	66			10	82				48					11,5	23,0
14	80	18 ´ 1,6	18 ´ 3	12	98	7,0	10	1,4	56		5	3	10	24,9	46,6
16	88			14	106				64					27,4	51,2
18	96			16	114				72					29,9	55,9
20	110			18	128				85					33,8	63,2
22	125	22 ´ 1,6	22 ´ 3	30	147	9,0	14		90					46,7	87,3
25	140			22	162				105					51,8	96,9
28	150			24	172				115	1,0				55,3	103,4
32	165			28	187				130					61,1	114,2
36	180			32	202				145					66,8	124,9
40	200	30 ´ 2,0	30 ´ 3	35	230			2,0	165		6	4	16	129,8	194,7
45	220			40	250				185					142,1	213,1
50	240			45	270				205					156,0	234,0

Пример условного обозначения четырехместной скобы исполнения 1 D = 20 мм из стали марки Ц9.хр:

Скоба 1-20-20-Ц9.хр ГОСТ 24136-80

То же, исполнение 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:

Скоба 2-20- 12Х18Н10Т-Хим.Пас. ГОСТ 24136-80

3. Технические требования - по ГОСТ 24140-80.
